板材自動上料系統
瀏覽量:- 產品概述
- 產品視頻
- 應用領域

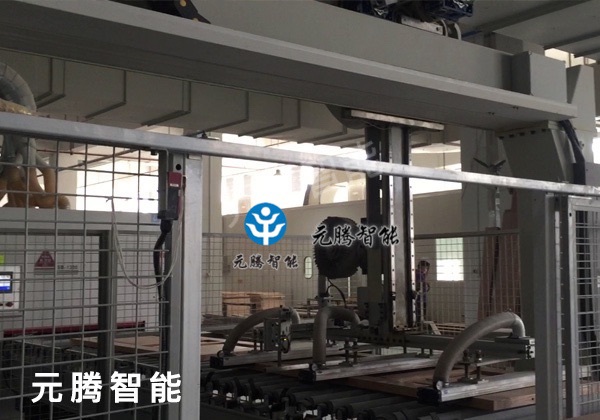

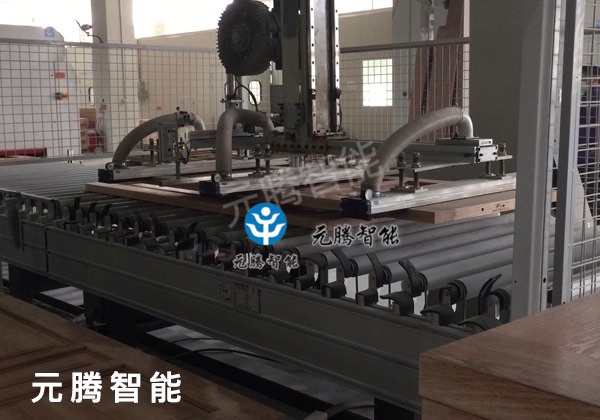

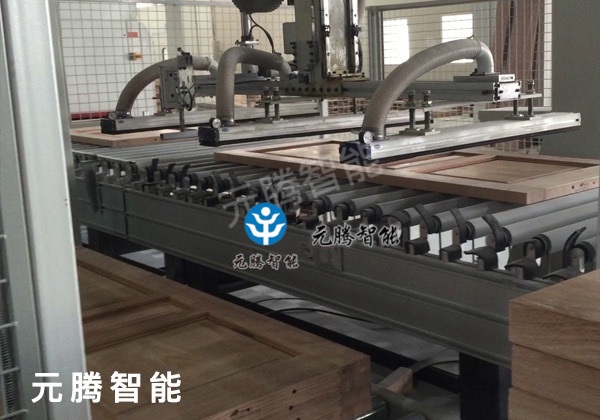

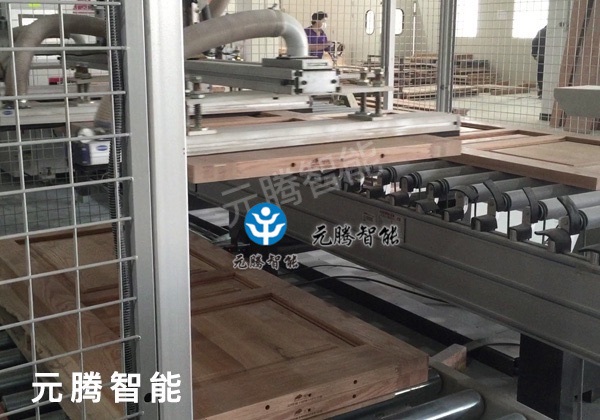

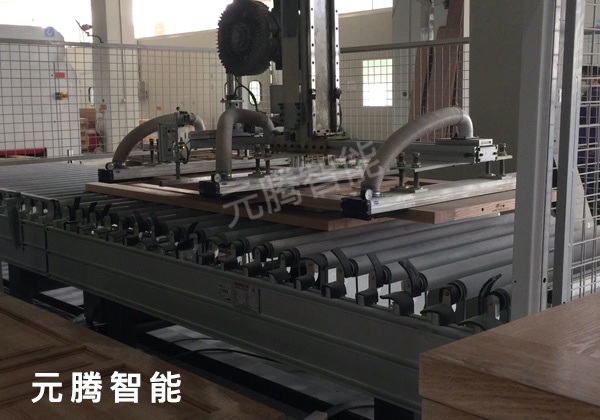

元騰板材自動上料系統,其創新點在于:包括龍門吊、行走小車、吸盤架、海綿吸盤,龍門吊上具有一對對稱設置的橫向?qū)к墸瑱M向?qū)к壣显O(shè)置有行走小車,行走小車上設置有電機和真空泵系統,電機的輸出軸軸端設置卷筒;行走小車正下方設置有海綿吸盤,海綿吸盤上設置有若干個吸口,海綿吸盤與真空泵系統連接,吸盤架與行走小車之間設置有繩索,所述卷筒正下方的吸盤架上設置有活動滑輪,繩索一端固定在卷筒上,另一端繞過活動滑輪固定在行走小車上;所述海綿吸盤和行走小車間設置有垂直導向機構,垂直導向機構包括垂直導柱、垂直導軌和垂直導向滾輪,垂直導軌與行走小車固定連接,垂直導柱的下端與吸盤架連接,垂直導柱側壁上固定有若干對垂直導向滾輪,垂直導向滾輪嵌入垂直導軌內,且垂直導向滾輪與垂直導軌滑動配合;真空泵系統包括主抽真空泵、副抽真空泵、第一支路管道、第二支路管道、主管道、蓄能器、單向閥、壓力檢測傳感器等。
