品牌：元騰

類目：提升機

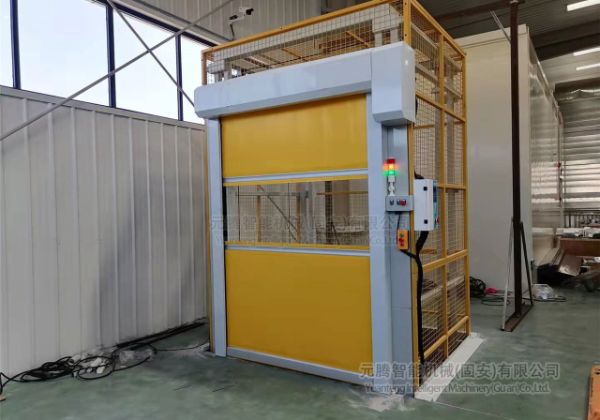

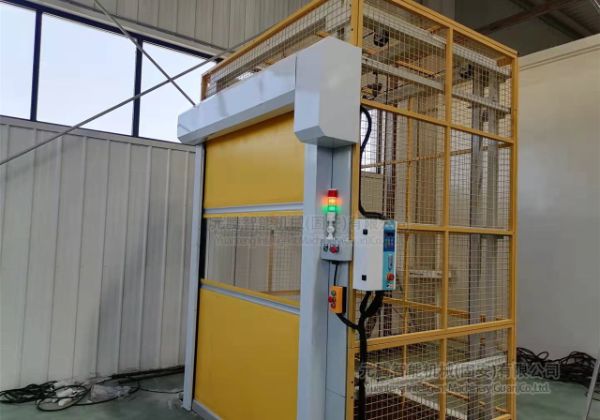

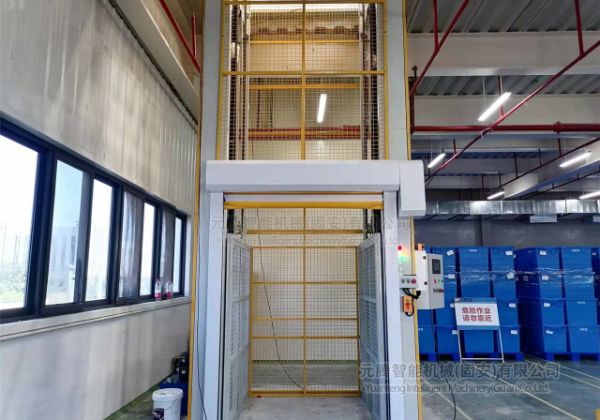

產品名稱: 卷簾門+叉車對接往復式提升機

產品介紹：

卷簾門+叉車對接往復式提升機，主要針對于樓層內空間需要進行封閉操作，如電子行業，醫療行業等，避免多空間內空氣相互流通。.

提升機出入口對接樣式多樣化，可以對接滾筒線，鏈板機，鏈條輸送機等。

一：往復式提升機產品概述：

多種設備靈活組合，靈活布局，讓輸送更高效、流暢

高效對接不同高度間的垂直輸送系統

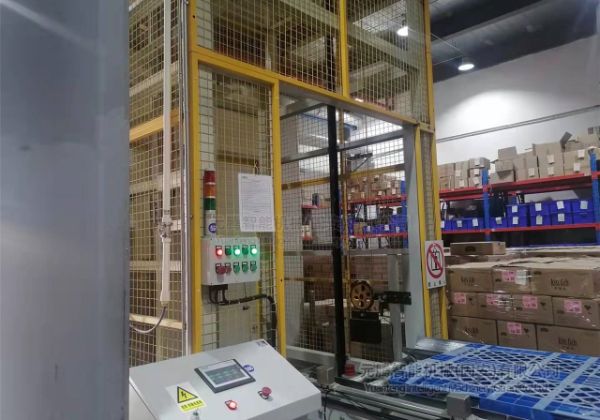

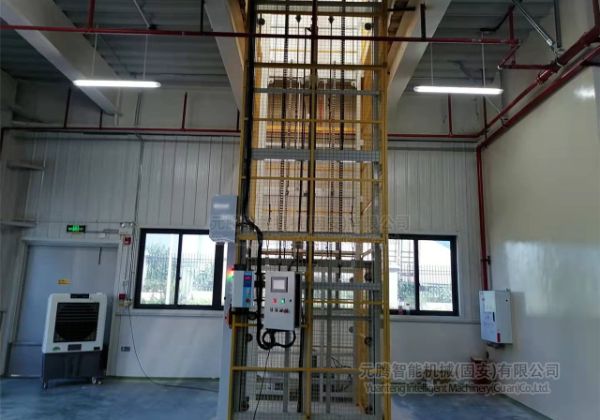

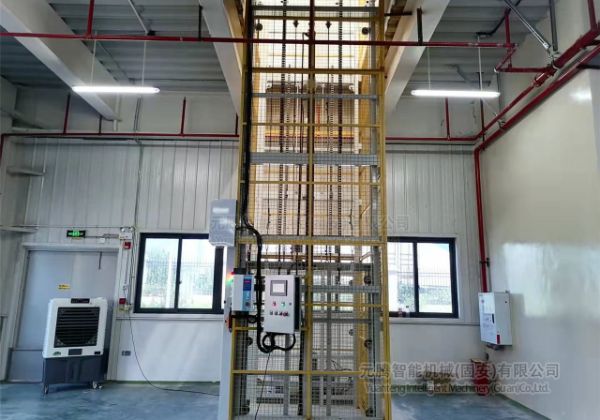

往復式提升機適合多樓層之間的貨物輸送，可對接多種自動化輸送設備，可實現全自動化運作。配置多種安全裝置，具有輸送效率高、精準度高、穩定性高等特點。

主要參數

●最大輸送高度：50米。

●最大載重：5000kg。

●升降速度：15、30、45、60、75、90(米/分鐘)。

●設備外圍：鋼絲網、鋼板、彩鋼板、有機玻璃、鋼化玻璃。

●標準涂裝色：默認中灰色，可客戶定制。

●輸送開口方向：E型/Z型/L型。

產品特點

●高輸送效率、運行平穩；

*最高輸送能力可達每小時90托上；

●輸送貨物多樣化：

W800-2000mm

L800-4000mm

H150-4000mm

●高精度平層誤差：±0mm

●實現全自動化控制，可配合AGV小車、輸送線、實現全自動輸送；

客戶需要提供參數

1 . 提升機停靠層數，出入口方向

2. 提升貨物重量、大小尺寸、速度

3. 提升產品的特性：托盤、或者其他

4. 產品取貨方式：叉車、地牛、AGV、推車

5. 提升機總揚程高度是多少

6. 提升機是否帶地坑，安裝位置是否在井道里面

7. 提升機出入口對接方式：滾筒、鏈條或者其他輸送

8. 提升機使用環境、材質要求

9. 四周封板：不銹鋼、碳鋼板、鐵絲網、亞克力

10. 提升機是否帶卷簾門

11. 是否帶防墜落裝置

12. 頂部安裝空間

二：動力滾筒輸送機

滾筒輸送機用于輸送底部是平整的物品，主要由滾筒、機架、支腿、傳動和驅動裝置組成。具有輸送量、承載量大、維護簡單、運轉輕快、效率高、能實現多中品種共線分流的輸送特點。廣泛用于機械、電子、輕工、郵政、食品、酒、飲料、乳品、日化、醫藥、煙草、倉儲物流自動化等行業。我公司會根據不同的需要設計制造各種不同類型的滾筒，滿足客戶不同場合下的物流輸送的需要.

一、確認輸送物品的外形尺寸、重量、特性輸送場合和環境

★輸送物料的長度、寬度和高度★輸送系統，特別是傳送表面是否要防靜電處理

★輸送物流底部表面結構類型、狀況★輸送的速度為：定速、調速

★輸送系統為動力或無動力 ★主體結構材質要求：碳鋼噴塑、不銹鋼、鋁型材

★輸送物流的重量和輸送能力各是多少★輸送物體的傳動方式

二、滾筒輸送線選型

★為了保證物料可以在滾筒輸送機上順利傳輸，物料在傳送過程中至少要同時與三根滾筒保持接觸根據輸送物品的重量可以增加滾筒數量

來減輕單只滾筒的承重，對軟袋包裝必須以托盤的形式平穩輸送

★滾筒長度的選擇，即：W=A+(50~150)mm

★ 在不影響正常輸送和安全的情況下可使?jié)L筒面高于機架面。

★根據驅動效果：動力滾筒分觸動式和積放式

三：快速卷簾門

產品技術說明：
1.門體結構：	采用304鋼板門框。門頭罩及電機罩采用碳鋼，
	處理，顏色與門框基本一致。
2.驅動裝置：	使用卷簾門專用高速馬達，電源220V，功率0.75kw/1500S/轉。承載大負荷S4
	型。（SNMA SMEJ90L-4-B5	220V/0.75KW鋁殼）
3.電控系統：	采用卷簾門專用高性能升級控制箱，內置矢量控制模式、控制精度高；高轉矩變
	頻器（150%1HZ）、PLC合二為一，具有高性能、高可靠性、高穩定性、高精準定位等特
	點。同時運用變頻控制技術，有軟啟動，緩?fù)Ｖ构δ埽ＷC門體運轉平穩增加使用壽命。
4.開閉速度：	每秒1-1.5m的開啟速度（可調）。高頻開啟（1000-1500次/天）
5.安全裝置：	門框下部安裝紅外線光電保護開關一對，門體下面停留人與物體時，門體不下落。配聲光報警裝置
6.門簾基布：	選用法國進口工業聚脂纖維基布，高強度環保聚脂纖維，雙面聚氯乙烯涂層，厚度為
	0.9mm，顏色：紅色、黃色、藍色、綠色、橘黃色、灰色、白色、黃色網格、白色網格等
	多種顏色可選擇.抗撕裂度：600/600（經/緯），拉伸強度：4000/3500（經/緯），剝離
	強度牛頓/5厘米，使用溫度-30--+70℃，防火標準（德國DIN75200）基布具有無毒性，
	良好的表面自潔性；底部裝隔氣布，密封性好，不積塵，易清潔。
7.抗風效果：	簾布銜接部位裝有鋁合金防風肋條，增加抗風效果。
8.簾布更換：	簾布銜接部位裝有鋁合金肋條，不管哪一片簾布出現破損，可以隨意更換，節約成本。
9.焊接工藝：	采用采用最新大型高頻焊接技術，全自動拼接一次成型，接縫整齊，無皺紋，無刀印，
	拼接面平整完美，永不開膠。解決小型焊接機加工無法達到的技術要求。
10.透明視窗：	中間帶橫向PVC透明視窗，厚度1.5mm，使人員車輛出入更安全。
11.密封方式：	門簾底部裝有氣囊布兜，可與各種不平坦地面嚴密結合，導軌內置毛刷，可以起到防塵、
	防蟲、密封等作用。
12.控制方式：	采用雙側手動按鈕控制。使用快捷方便。
13.限位開關：	采用興而旺品牌行程定位器，定位準確，一次到位。
14.應急配置：	機器配有緊急開門裝置即手動搖桿，在偶遇停電或發生意外情況時可把門輕松搖開。
15.故障恢復：	每一臺機器均有自帶故障恢復功能，關閉電源10秒通電后系統自動恢復。
